电脑主板制图如何快速定位元件？制图时有哪些高效技巧？

电脑主板制图是一项技术含量高的工作，不仅要求工程师具备深厚的电子电路知识，还需要精通相关的绘图软件。对于初学者来说，快速定位元件与运用高效技巧进行制图显得尤为重要。下面，让我们走进电脑主板制图的世界，探索如何快速定位元件，并掌握一些制图时的高效技巧。

快速定位元件的方法

1.理解主板的基本结构

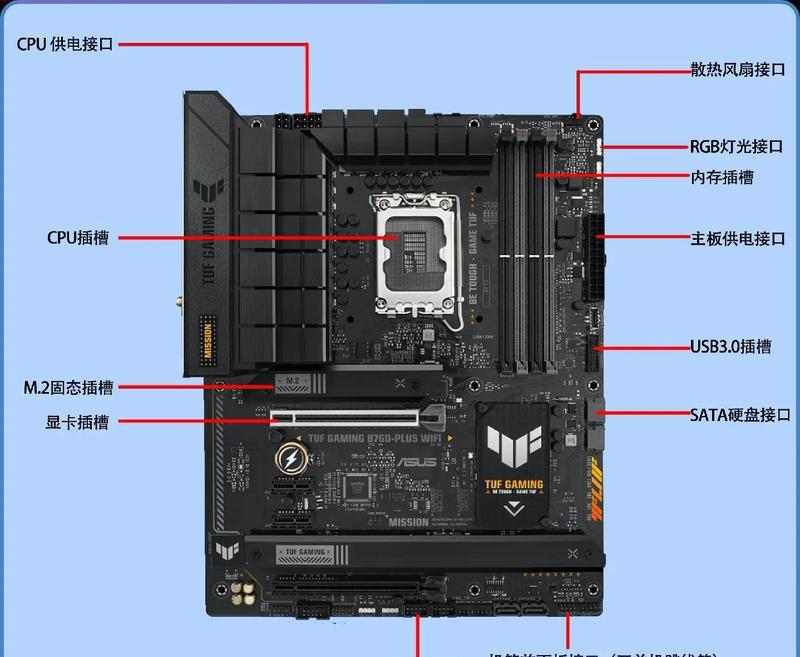

在开始制图之前，首先需要对主板的结构有一个全面的了解。主板主要由CPU插槽、内存插槽、扩展插槽、芯片组、电源管理模块、I/O接口等组成。了解这些基础知识有助于在制图过程中快速识别和定位这些元件。

2.利用层次化布局

在制图软件中，通常可以为不同的元件设置不同的层次（Layer）。可以将CPU插槽放在一个层次，内存插槽放在另一个层次。这样在需要定位某个特定元件时，只需切换到对应的层次即可迅速找到。

3.使用元件数据库

大多数专业制图软件都配有元件数据库。通过数据库搜索特定元件的编号或名称，软件能够自动定位到该元件的位置，极大地方便了制图者的工作。

4.制作元件索引表

在制图过程中，可以手动或借助软件功能，制作一个元件索引表。这样，每当你需要快速定位某个元件时，只需查看索引表，即可快速找到它在图纸上的位置。

制图时的高效技巧

1.规划图层

在制图前，应该先规划好图纸的各个层次，将具有相似功能或位置接近的元件放在同一层，这样可以减少混乱，提高查找效率。

2.采用模块化设计

将主板设计分成几个模块，例如CPU模块、内存模块等，并分别设计。完成各个模块的设计后再进行整合。这样可以减少整个主板的复杂性，便于管理和修改。

3.使用快捷键

熟悉并使用制图软件中的快捷键可以大大提高工作效率。通过快捷键快速切换视图、放大缩小、选择元件等。

4.定期备份

在制图过程中，定期保存和备份工作是防止数据丢失的重要习惯。同时，也可以使用版本控制功能，以跟踪元件的更改历史。

5.利用专业工具进行检查

完成初步设计后，可以使用专业的电子设计自动化（EDA）工具进行电路检查，比如检查元件之间的短路、信号干扰等，保证主板设计的准确性。

6.参考优秀的案例

研究市场上优秀主板的设计，可以帮助我们理解元件布局的优化技巧，从而提升自己的制图水平。

7.不断实践和学习

不断实践是提高任何技能的不二法门。通过多制图，多，多学习，可以更快地掌握主板制图的技巧和方法。

在掌握了快速定位元件的方法和制图时的高效技巧后，相信你在电脑主板制图方面的效率会有一个质的飞跃。通过实践这些方法和技巧，你不仅可以缩短设计周期，还可以提高主板设计的质量，达到事半功倍的效果。对于电脑硬件爱好者以及专业工程师而言，这无疑是一个必须掌握的技能。

综合以上，电脑主板制图不仅是一项技术活，更是一项艺术活。掌握了快速定位元件的方法和制图的高效技巧，将使你在主板设计这条路上走得更远，成就更高的技术成就。
